SwitchPilot Extension 4x výhybkový dekodér - ESU 51801
  • SwitchPilot Extension 4x výhybkový dekodér - ESU 51801

SwitchPilot Extension 4x výhybkový dekodér - ESU 51801

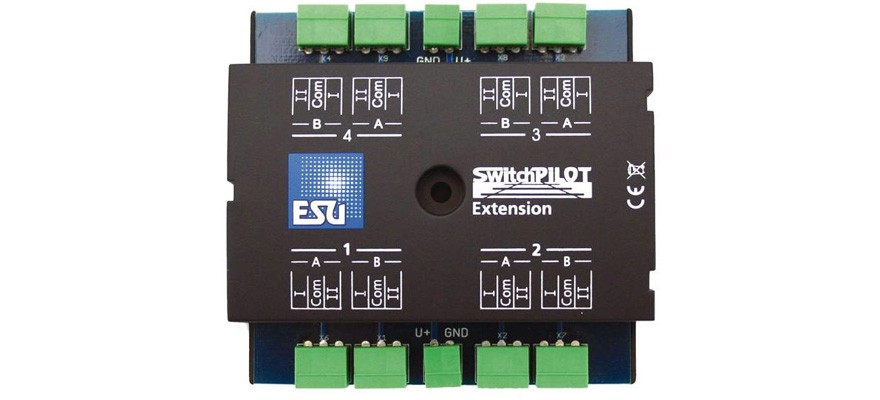

SwitchPilot Extension výhybkový dekodér

Pro 4 ks výhybky na výstupy srdcovek

Pro měřítko: H0/TT/N

Detailní informace
914
Skladem (3 ks)
  • Detailní popis
  • Diskuze

V případě potřeby lze SwitchPilot rozšířit o rozšiřující modul SwitchPilot: Zasunutý na boční straně SwitchPilot nabízí čtyři reléově řízené výstupy, které se používají pro spínání bezpotenciálových zátěží nebo pro polarizaci žáby; ideální doplněk pro složité obvody.

Provozní režimy SwitchPilot Extension Modul funguje pouze ve spojení s SwitchPilot. Zapojený z boku získává elektrickou energii přímo z SwitchPilot. Obsahuje celkem 4 Twin-Relay (2 x DPDT), z nichž každé je vyhrazeno pro dvojici tranzistorových výstupů SwitchPilot. Poloha spínače příslušného relé je přímo závislá na stavu této dvojice výstupů. Pomocí relé lze spínat zátěže, galvanicky oddělovat od zbytku koleje (funguje jako k84), nebo polarizovat motorizovanou výhybku.

S trvalým jmenovitým proudem relé 1,5 A mohou být buď žáby polarizované, nebo blokově napájené závislé na signálu, nebo lze spínat motorizovaná zařízení, jako jsou (vodní) čerpadla. Obzvláště složitá je možnost ovládání motorických výhybek: Rozšiřující modul SwitchPilot si samozřejmě snadno poradí i s potřebnou polarizací motoru.
