H0 - Kruhové stoupání dvoukolejné rozšiřující / rádius 360 - 437 mm - Noch 53004

Technická data:

Poloměr kolejnice 360 ​​mm / 437,5 mm, 1- nebo 2-kolejná,
Základní kruh, 9 segmentů = 1 ½ kruhu,
Montážní výška: 130,5 mm,
Šířka segmentu: 165 mm,
Vnitřní sklon: 3,8 %,
Vnější sklon: 3,17 %,
Vnější průměr (vnější rozměr od stojanu ke stojanu): 998 mm

Vhodné pro: Märklin M / K / C, Trix C, Fleischmann Modell / Profi, Roco / Roco Line, Roco geo-Line, Piko A a další kolejnice s těmito poloměry.

Popis:

Spirálová dráha LAGGIES - je tak snadné dosáhnout vyšších úrovní!
Základní kružnice v rozchodu H0 s poloměrem koleje 360/437,5 mm, 1- nebo 2-kolejná

Každá spirála koleje může být konstruována s pravým nebo levým sklonem. Kompletní sada obsahuje všechny potřebné stojany, segmenty kolejnice a podrobný návod k montáži. Pro každou šroubovici koleje potřebujete základní kružnici. Počet potřebných montážních obvodů závisí na výšce, kterou chcete přemostit.

Spirála koleje – co to vlastně je?
Šroubovice koleje je spirála, ve které vlak jede z jedné úrovně na nižší nebo vyšší úroveň. Vlak se tedy pohybuje po spirále kolejí směrem dolů nebo nahoru. Spirála kolejí má v každém bodě stejný sklon, takže i dlouhé vlaky snadno překonají velké výškové rozdíly.

Kdy potřebujete kolejnicovou spirálu?
Možné aplikace jsou velmi rozmanité. Zde je několik příkladů:

Dosáhnout nižší nebo vyšší úrovně.

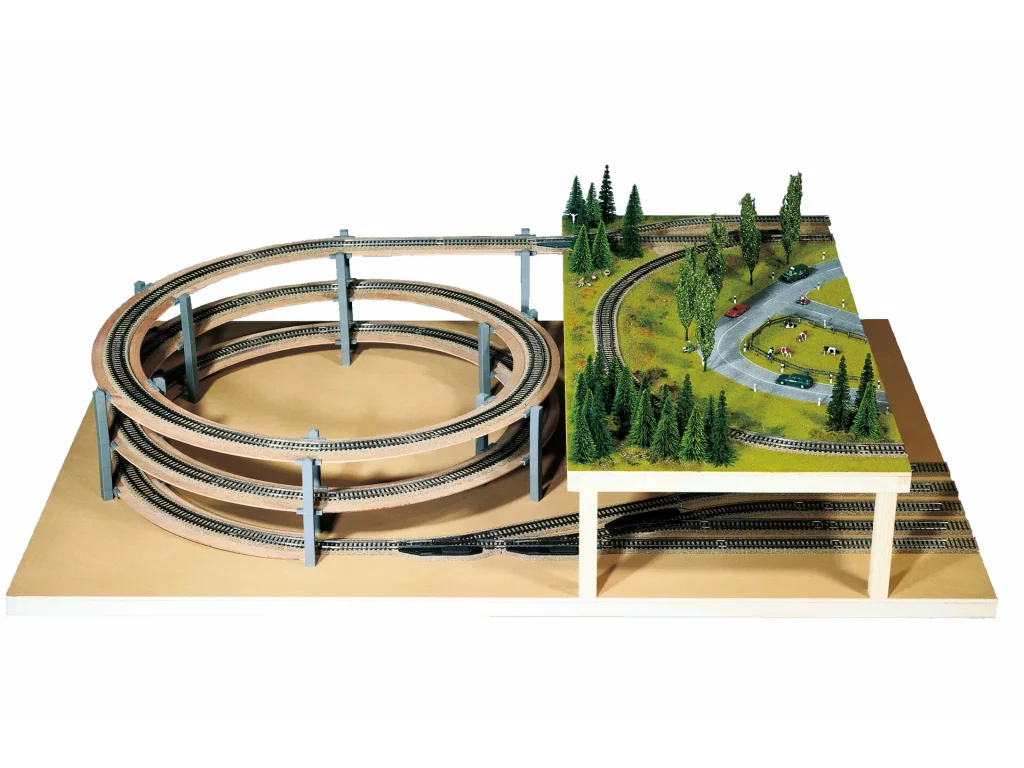

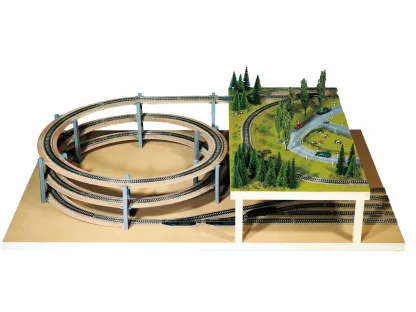

Aby se člověk dostal ke stínové stanici pod rozvržením.

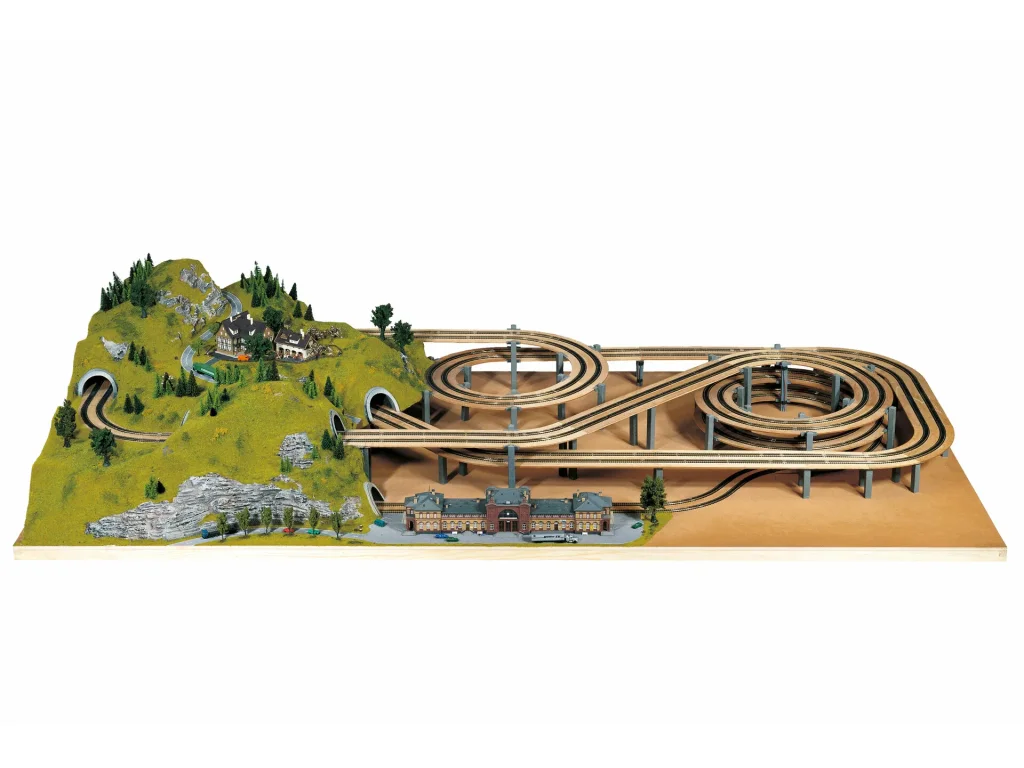

Pro propojení dvou systémů různých výšek.
Jak je zajištěno, aby vlaky nevykolejily v obloucích spirály kolejí?
Vnější oblouky spirály kolejnice jsou zvýšeny o 3 mm. To výrazně zlepšuje bezpečnost jízdy a snižuje valivý odpor.

Jaké varianty spirálových kolejnic LAGGIES existují?
Nabízíme kolejové spirály pro rozchody H0 a N – přesně přizpůsobené specifickým požadavkům každého výrobce železnic. Všechny spirály kolejí lze konstruovat buď s levým, nebo pravým stoupáním.

Jak mohu překlenout velké výškové rozdíly pomocí kolejnicové spirály?
Pro každou šroubovici koleje je vyžadována tzv. základní kružnice. Tato základní kružnice zahrnuje vstup do spirály a výstup ze spirály. Na tento základní kruh lze umístit libovolný počet prodlužovacích kruhů – v závislosti na výškovém rozdílu, který má vlak překonat.

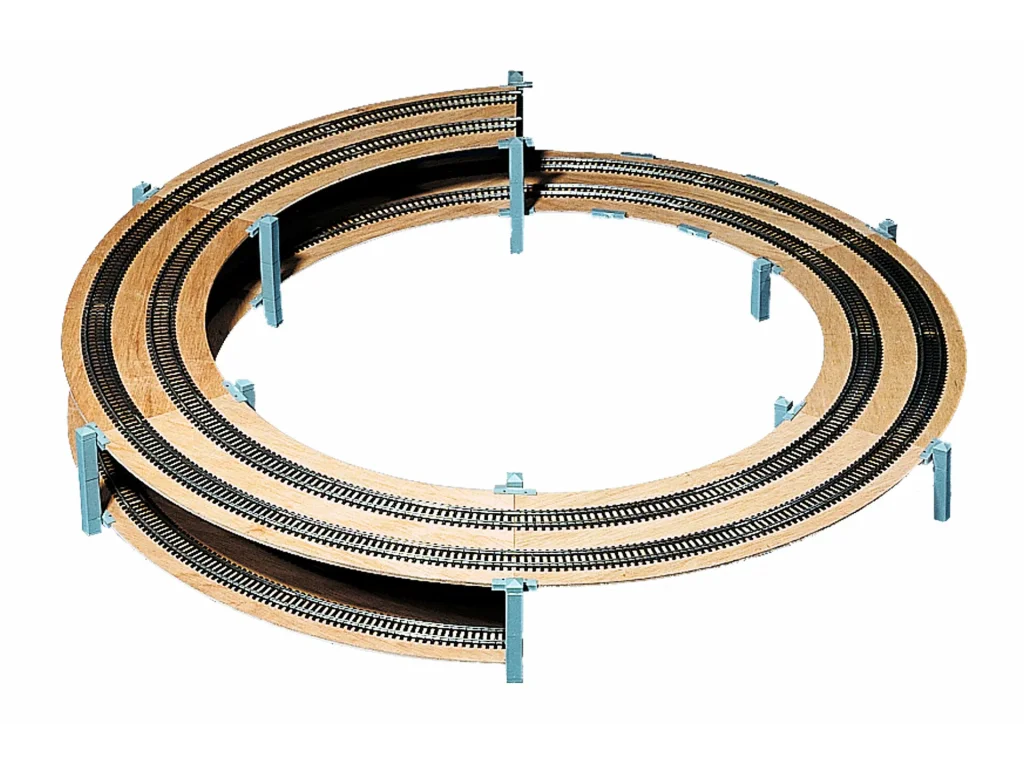

Základní kruh: Základní kruh se skládá z 1 ½ kruhu. Základní kružnice se používá k dosažení výšky přejezdu, jakož i k určení vjezdu a výjezdu.

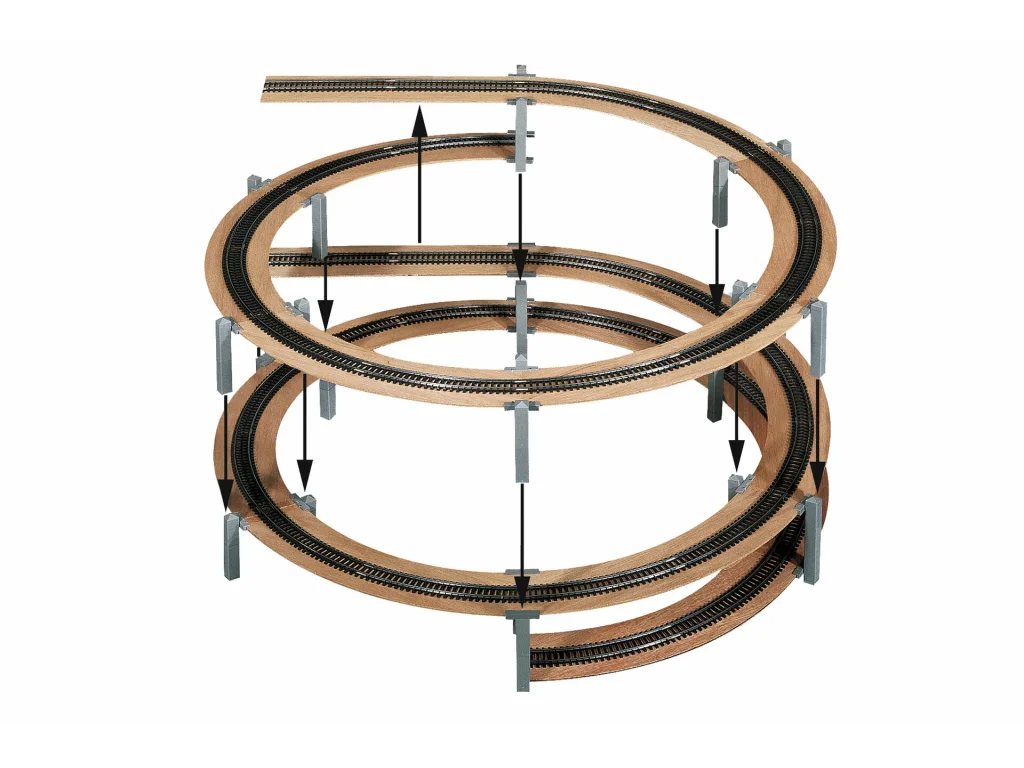

Konstrukční kruh: Konstrukční kruh se skládá z celého kruhu. Na základní kruh lze umístit libovolný počet nadstavbových kruhů. To znamená, že i ty největší výškové rozdíly lze snadno překonat v těch nejužších prostorech.

Z čeho se skládá spirála kolejnice LAGGIES?
Stavebnice obsahuje přesně frézované segmenty kolejnice vyrobené z překližky o tloušťce 4 mm a chytře sladěné stojany a konzole.
